Déploiement d'un Cluster VMware vSAN

Ce projet visait à mettre en place un cluster vSAN pour garantir la haute disponibilité, la tolérance aux pannes et une meilleure gestion des ressources dans une infrastructure virtualisée.

Qu’est-ce qu’un cluster VMware vSAN et comment le déployer ?

Un cluster VMware vSAN (Virtual SAN) est un système de stockage distribué qui regroupe les disques de plusieurs hôtes ESXi
pour former un espace de stockage partagé et redondant.
Chaque hôte du cluster apporte ses propres ressources (CPU, RAM, disques),
et vSAN utilise ces disques pour créer un datastore commun.
Ce type de cluster assure la haute disponibilité des machines virtuelles
et la continuité de service en cas de panne.

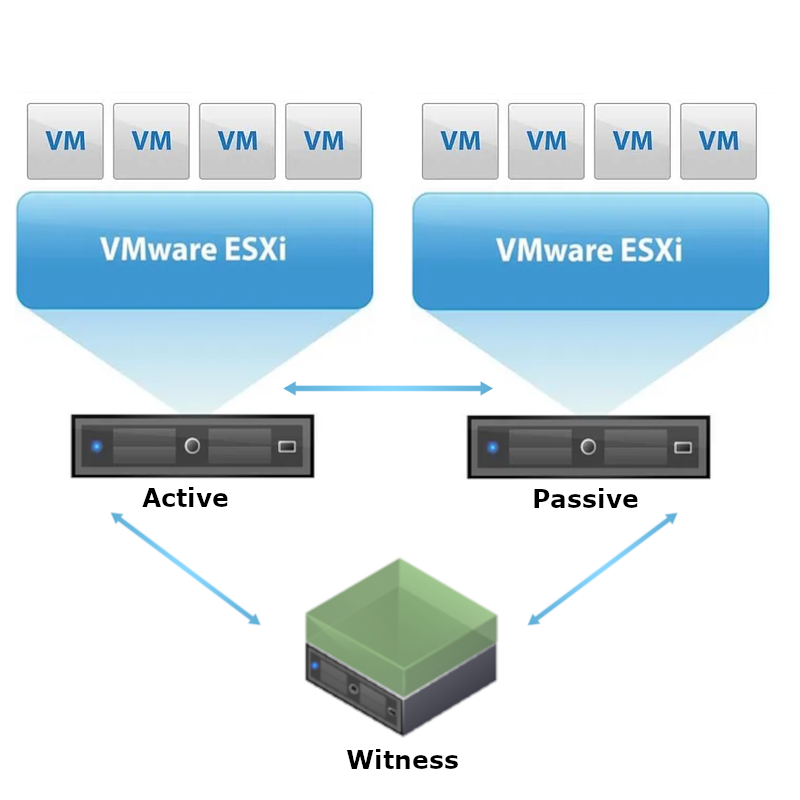

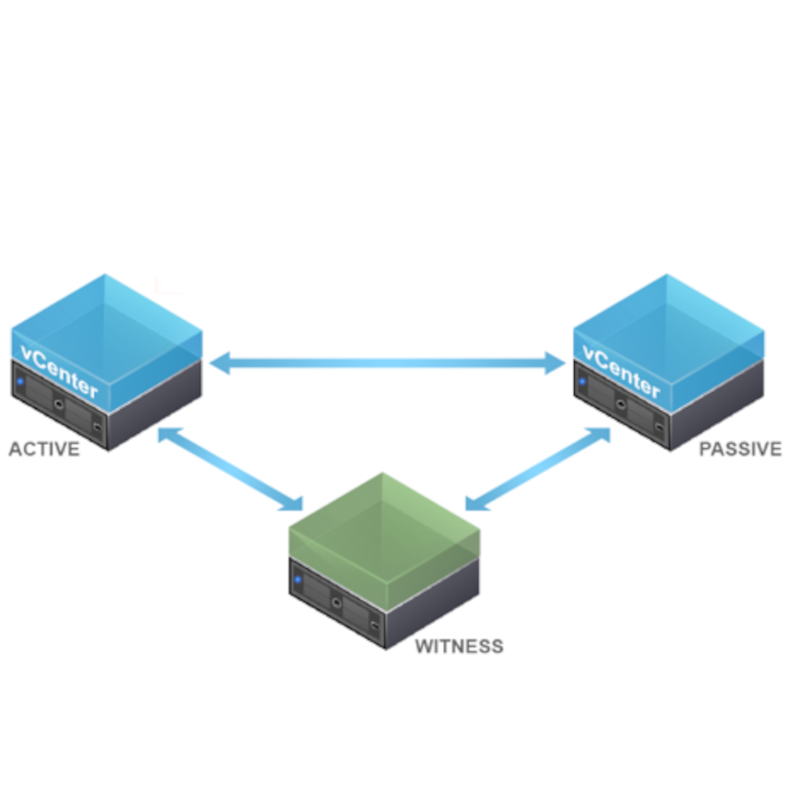

Dans le cas d’un cluster vSAN à 2 nœuds, un nœud Witness est nécessaire.
C’est une machine virtuelle située en dehors du cluster,
qui permet de surveiller l’état des serveurs et de décider automatiquement
lequel doit continuer à fonctionner en cas de coupure ou de défaillance d’un hôte.
Il joue un rôle essentiel pour éviter les erreurs et garantir le bon fonctionnement du cluster.

Pour déployer un cluster vSAN, il faut d’abord installer et configurer plusieurs hôtes ESXi,
les connecter à un vCenter, configurer le réseau vSAN avec des interfaces VMkernel dédiées,
puis créer un cluster dans vCenter.
Ensuite, on active la fonction vSAN et on ajoute les disques de chaque hôte dans des groupes de disques.
Enfin, un datastore vSAN est automatiquement généré, prêt à accueillir les machines virtuelles.

Étapes de déploiement d’un cluster vSAN :

  1. 1. Installer et configurer au moins 2 hôtes ESXi.
  2. 2. Déployer une machine Witness fournie par VMware.
  3. 3. Ajouter tous les hôtes (et le Witness) dans vCenter.
  4. 4. Créer un cluster et activer vSAN.
  5. 5. Configurer le réseau vSAN avec des interfaces VMkernel dédiées.
  6. 6. Réclamer les disques des hôtes et créer les groupes de disques.
  7. 7. Le datastore vSAN est automatiquement créé et prêt à être utilisé pour héberger les machines virtuelles.

Procédure de déploiement et configuration du vSAN

Déploiement d'un ESXi

Déploiement du Witness

Configuration du vSAN

Déploiement d'une Machine Virtuel

Configuration du vSAN

Configuration réseau des hôtes ESXi

Une interface VMkernel dédiée au trafic vSAN doit être créée sur chaque hôte.

  • ESXi 1 : 192.168.1.182
  • ESXi 2 : 192.168.1.183

Seul le service vSAN doit être activé sur cette interface.

Il est recommandé d’utiliser une carte réseau à haute performance (idéalement 10 Gb/s).

Vérification de la connectivité vSAN

Il est important de s’assurer que les hôtes peuvent communiquer via leurs interfaces VMkernel respectives.

Commande à exécuter depuis chaque hôte :

vmkping -I vmkX 192.168.1.183


(Remplacer vmkX par l’interface VMkernel correspondant au trafic vSAN)

Test de bande passante avec iperf3

L’outil intégré iperf3 permet de mesurer le débit réseau entre les hôtes.

Sur ESXi 1 (Active) :

/usr/lib/vmware/vsan/bin/iperf3 -s


Sur ESXi 2 (Passive) :

/usr/lib/vmware/vsan/bin/iperf3 -c 192.168.1.182 -t 300


Objectif : vérifier que la bande passante est suffisante (au moins 5 Gbps recommandés)

Ajout des routes vers le Witness

Pour permettre la communication entre les hôtes et le nœud Witness, des routes statiques doivent être ajoutées.

Sur les hôtes ESXi :

esxcli network ip route ipv4 add --gateway 192.168.1.1 --network 192.168.1.184/32


Sur le Witness :

esxcli network ip route ipv4 add --gateway 192.168.1.1 --network 192.168.1.0/24


Création du cluster vSAN

Depuis l’interface vCenter :

  • Créer un nouveau cluster
  • Activer vSAN
  • Sélectionner l’option « Configure stretched cluster »
  • Ajouter les deux hôtes ESXi au cluster

Attribution des disques

Chaque hôte doit disposer de :

  • Un disque SSD pour la cache tier
  • Un ou plusieurs disques (SSD ou HDD) pour la capacity tier

L’assistant vSAN détecte automatiquement les disques et les propose pour l’allocation.

Ajout du nœud Witness

Lors de la configuration du cluster étendu, l’appliance Witness déployée doit être sélectionnée.

Adresse IP du Witness : 192.168.1.184

Ce nœud permet de garantir la haute disponibilité en cas de défaillance d’un des hôtes principaux.

Vérification finale

Dans l’onglet vSAN > Health, vérifier que :

  • Le cluster est en état Healthy
  • Le datastore vSAN est bien monté
  • Aucune alerte critique n’est remontée

Les fonctionnalités HA et DRS peuvent ensuite être activées pour renforcer la résilience du cluster.

Déploiement d'une Machine Virtuel

Ouvrir la création d’une machine virtuelle

Clic droit sur l’hôte ou le datacenter → Actions → New Virtual Machine.

1 – Choix du type de création

Choisir Create a new virtual machine pour une configuration manuelle. Permet de créer une VM vierge, entièrement configurable selon les besoins.

2 – Nommer la VM et choisir l’emplacement

Donnez un nom à la VM (ex. Windows 10) et sélectionnez le dossier de destination.

3 – Sélection du compute resource

Sélectionnez l’hôte ESXi sur lequel la VM sera hébergée. Permet d’affecter la VM à un serveur physique précis.

4 – Choix du stockage

Choisir le datastore où seront enregistrés les fichiers de la VM.

5 – Définir la compatibilité

Choisir la version d’ESXi compatible avec la VM.

6 – Système d’exploitation invité

Indiquer la famille et la version du système d’exploitation à installer

7 – Personnalisation du matériel

Définir CPU, RAM, disques, carte réseau, lecteur ISO, etc.

8 – Validation du déploiement

Une fois créée, cliquez sur Power On pour démarrer la VM. Lancer le système d’exploitation et commencer l’installation.

Déploiement du Witness

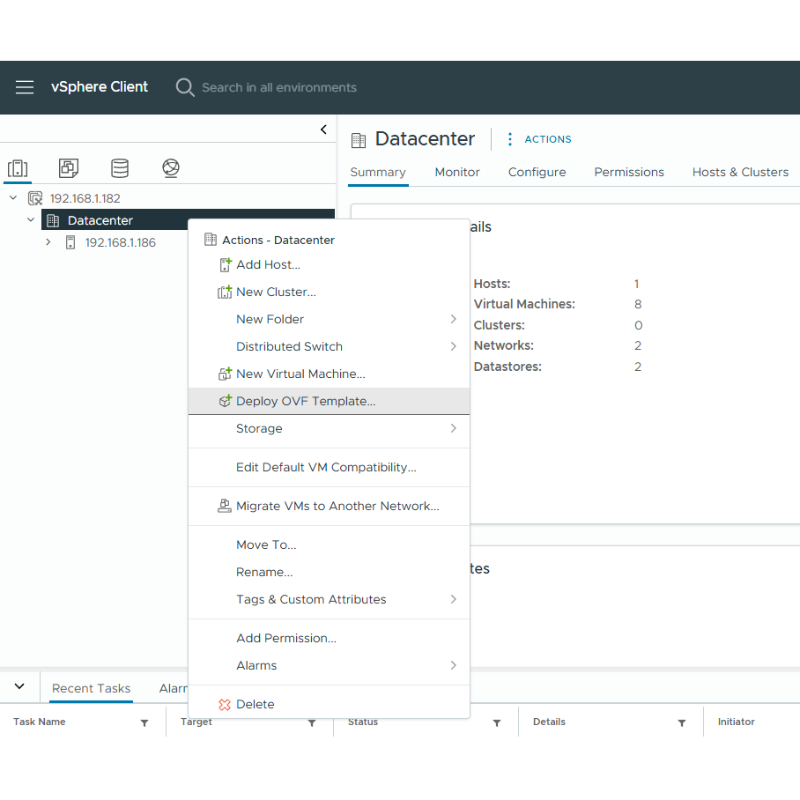

1. Sélection du Template OVF

Pour commencer le déploiement du Witness, il faut accéder à vSphere et cliquer sur Actions > Deploy OVF Template. Cette option permet d’importer une machine virtuelle préconfigurée à partir d’un fichier OVF/OVA.

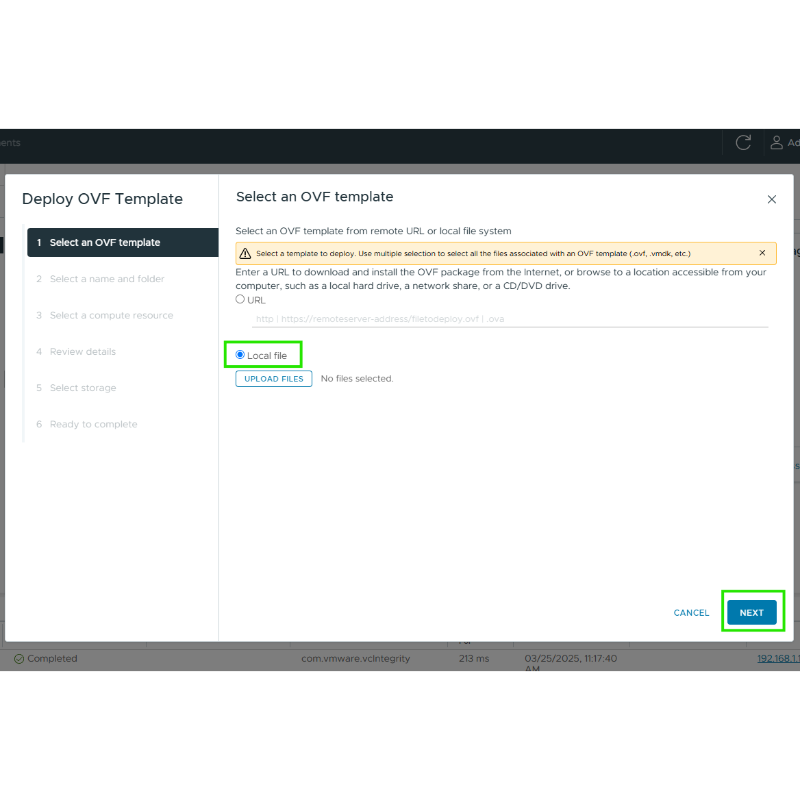

2. Importer le fichier OVA

Choisir l’option Local file pour importer un fichier depuis le poste local.

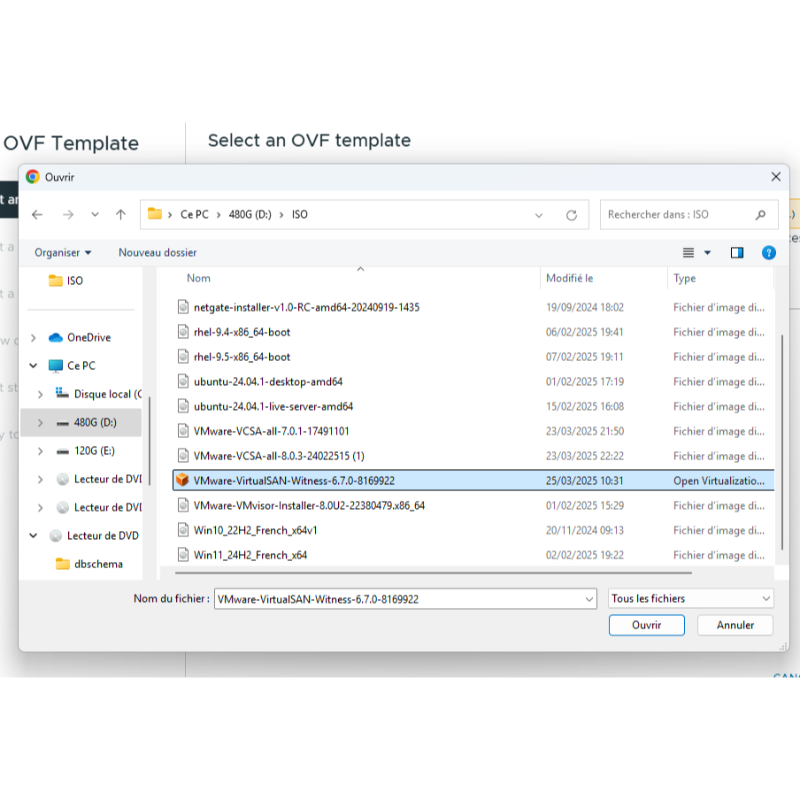

Sélection du fichier OVA

Sélectionner le fichier Witness dans le répertoire approprié.

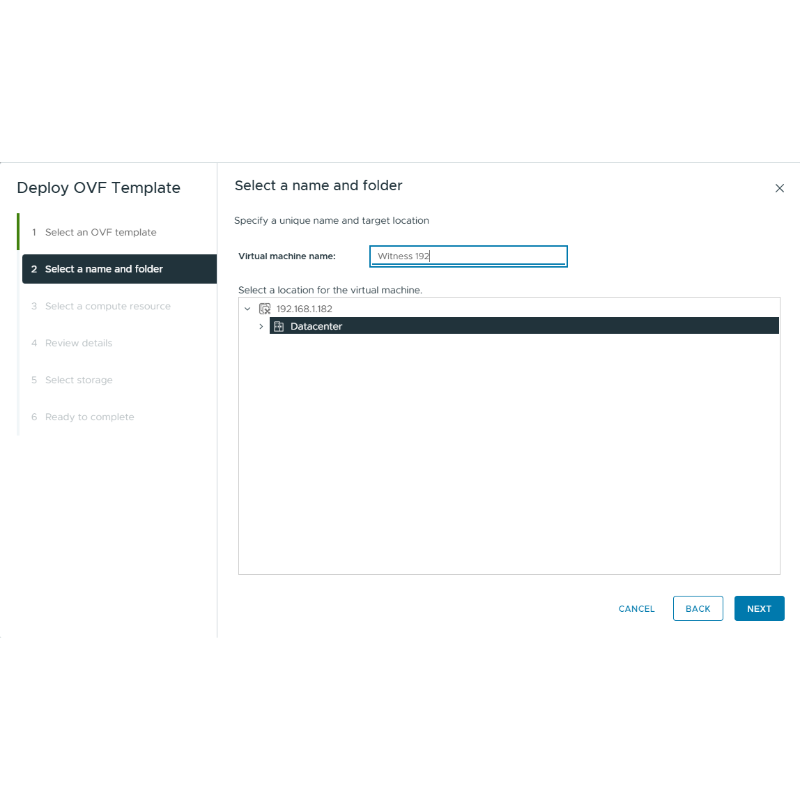

4. Définition du nom et de l’emplacement

Indiquer un nom pour la machine virtuelle, puis sélectionner l’emplacement (dossier ou datacenter) dans lequel elle sera déployée.

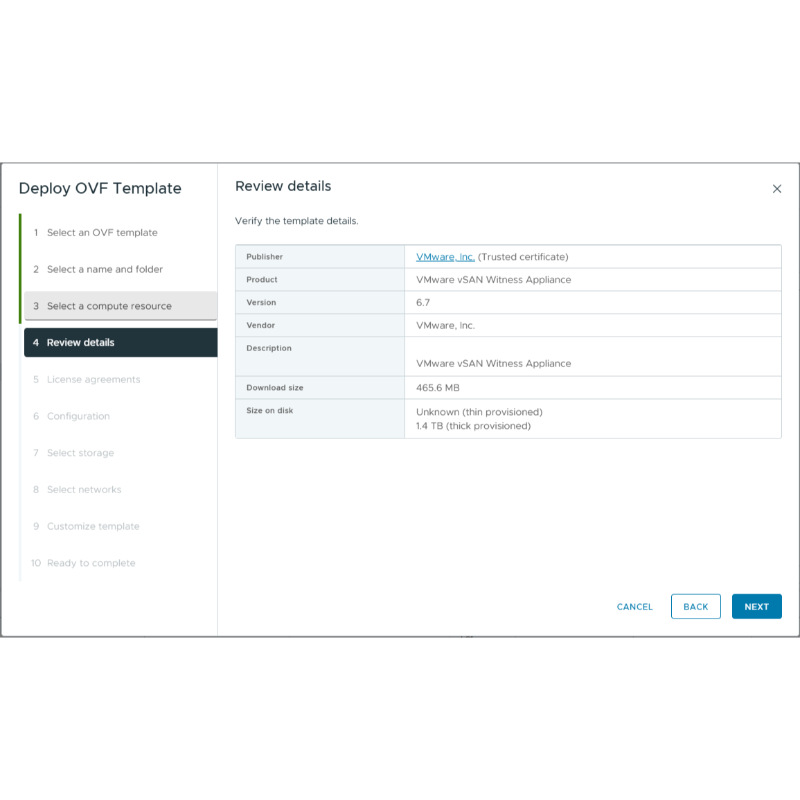

5. Vérification des informations du modèle

Une synthèse des informations relatives au modèle est affichée, cliquer sur Next

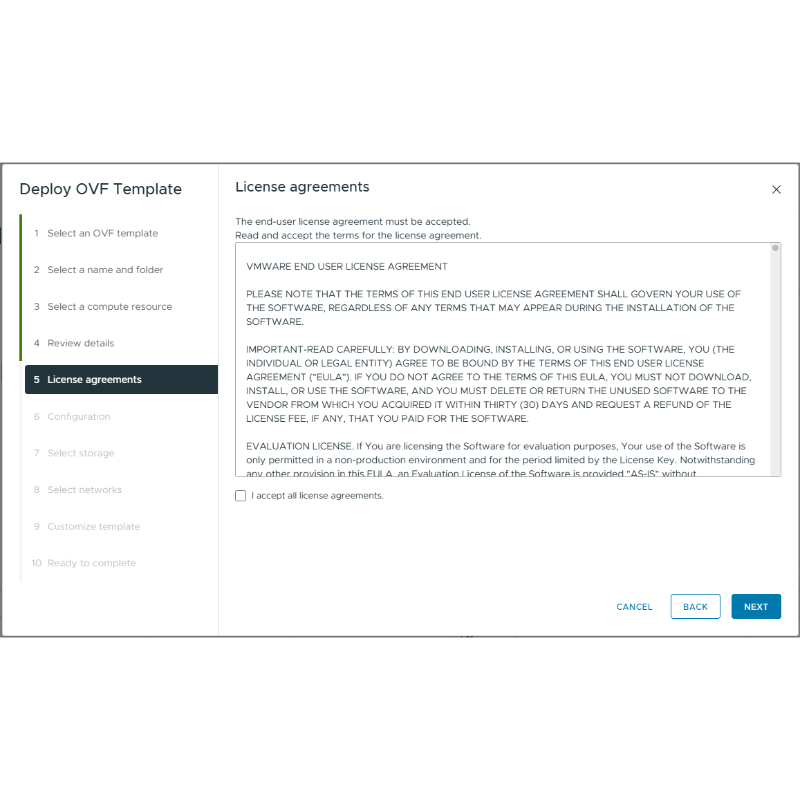

6. Acceptation des conditions d’utilisation

Il est nécessaire de lire et d’accepter les termes du contrat de licence utilisateur final (EULA) afin de poursuivre le déploiement

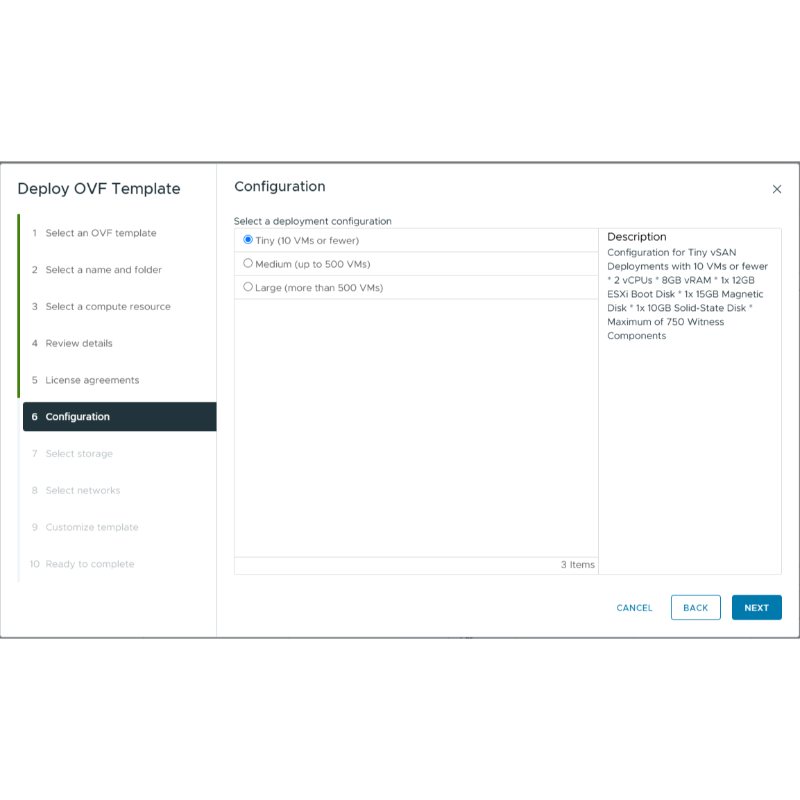

7. Choix de la configuration

Sélectionner le niveau de configuration :

Tiny pour les environnements de test ou avec un nombre limité de VMs (jusqu’à 10).
Cette sélection affecte automatiquement les ressources CPU, RAM et disque de l’appliance.

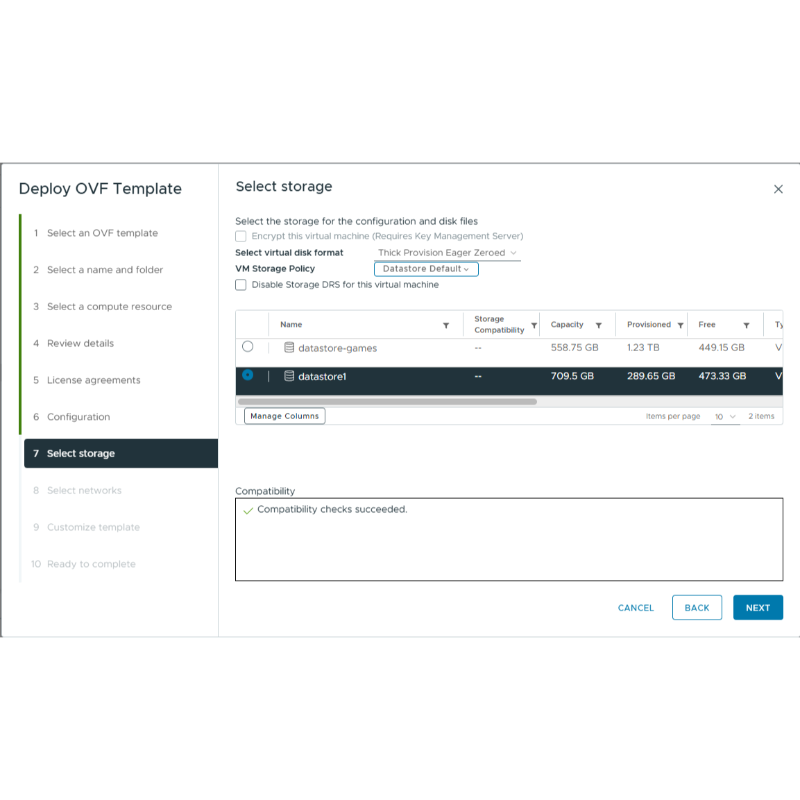

8. Sélection du stockage

Choisir un datastore disposant d’un espace suffisant pour accueillir l’appliance.

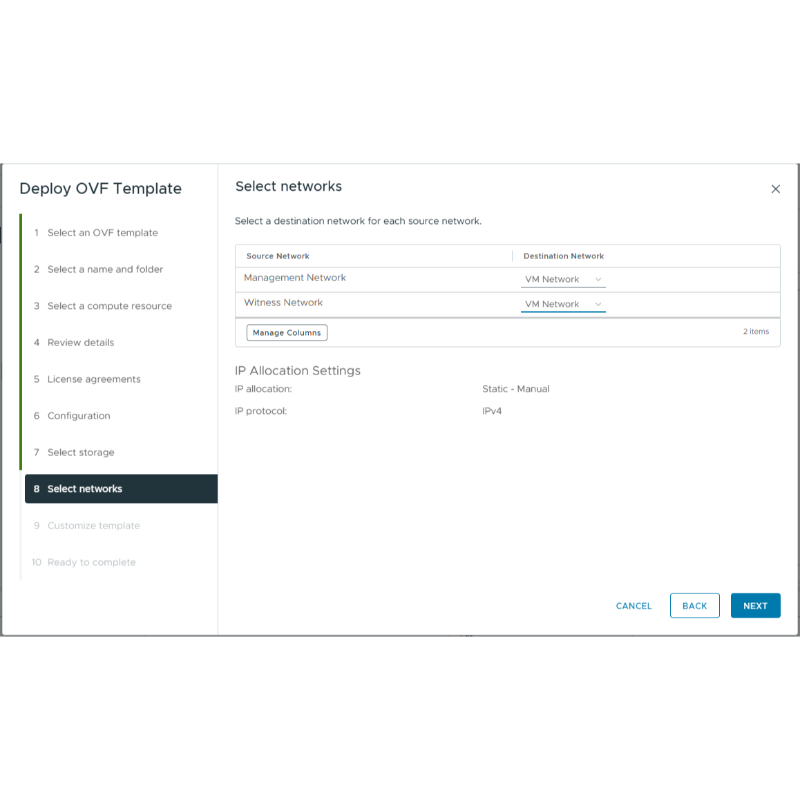

9. Configuration du réseau

Associer les interfaces réseau du modèle aux réseaux virtuels existants.

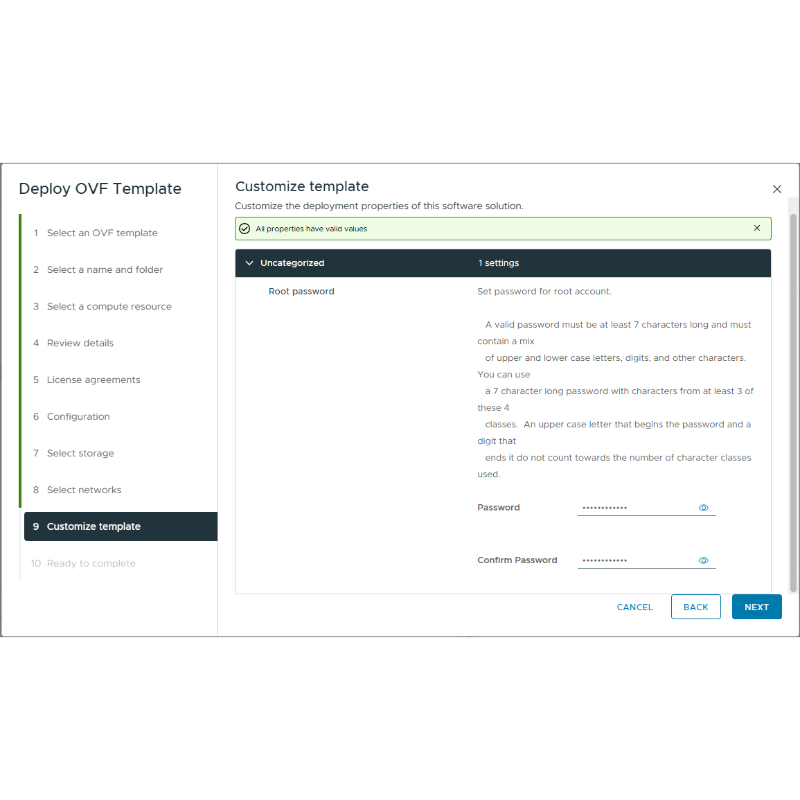

10. Personnalisation et mot de passe

Définir un mot de passe fort pour le compte root de l’appliance. Celui-ci doit respecter les exigences de sécurité, au moins 7 caractères, avec majuscules, minuscules, chiffres et caractères spéciaux.

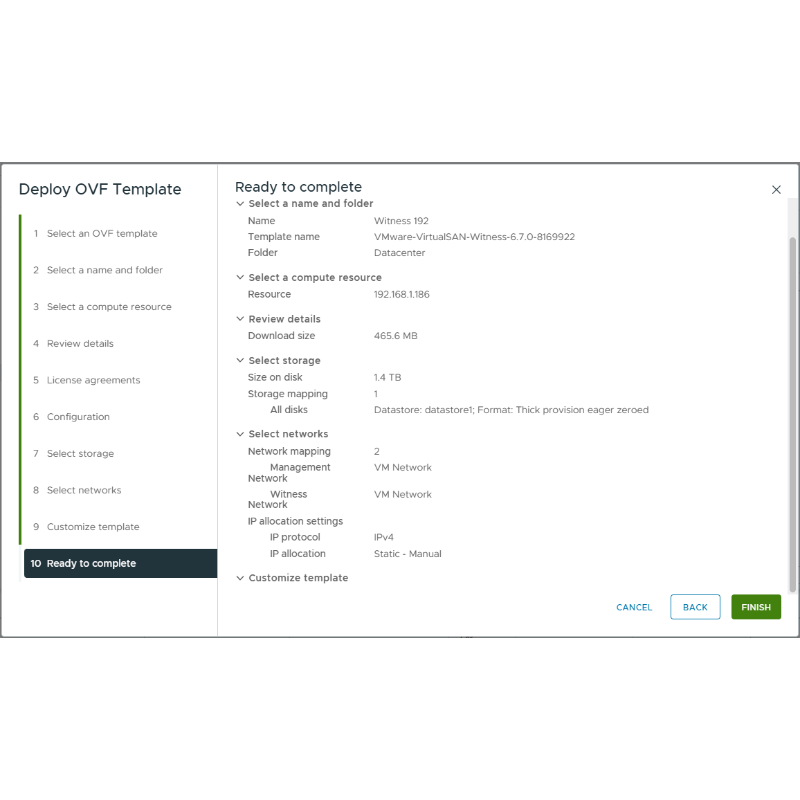

11. Récapitulatif final

Une synthèse complète est affichée avec tous les paramètres choisis. Cliquez sur Finish pour lancer le déploiement de la VM Witness.

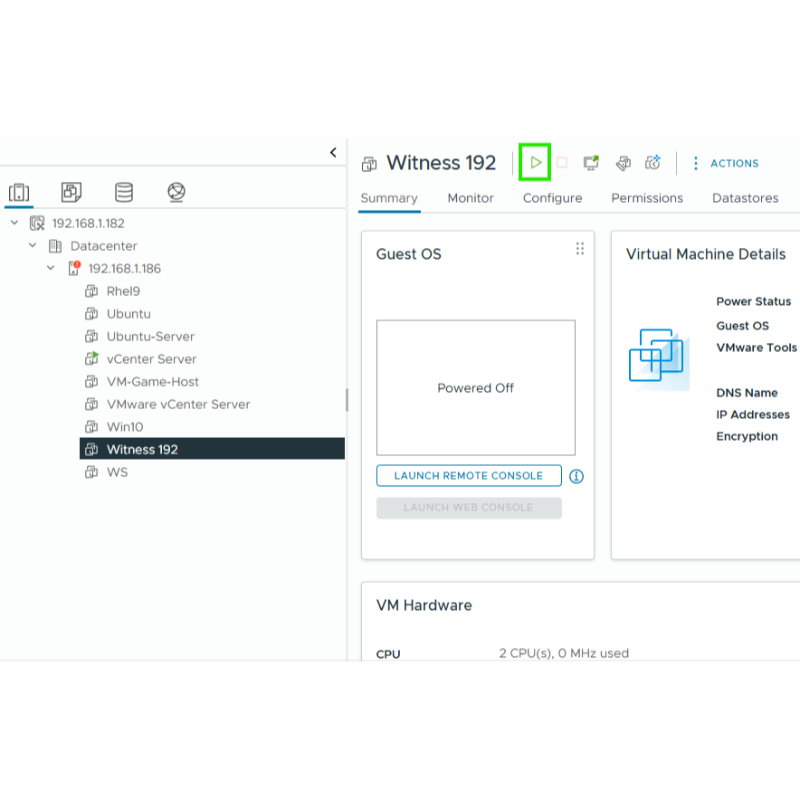

12. Démarrage de la VM Witness

Accédez à la liste des VMs, sélectionnez Witness 192, puis cliquez sur le bouton de démarrage ▶️ pour lancer l’environnement.

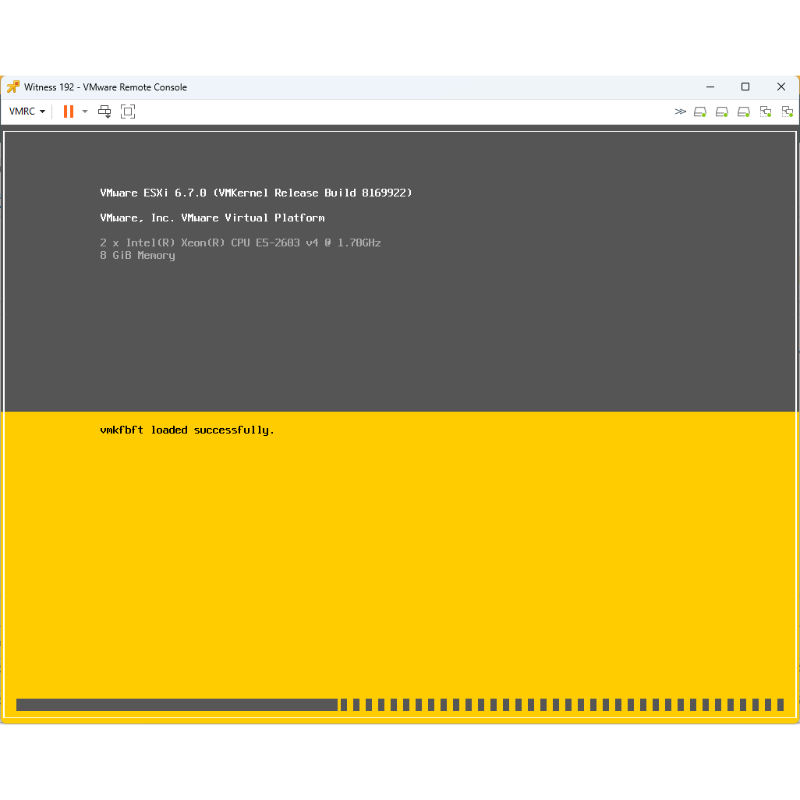

13. Chargement de la VM Witness

La VM Witness se charge automatiquement. L’écran d’accueil confirme la détection du matériel virtuel et initie la préparation du système.

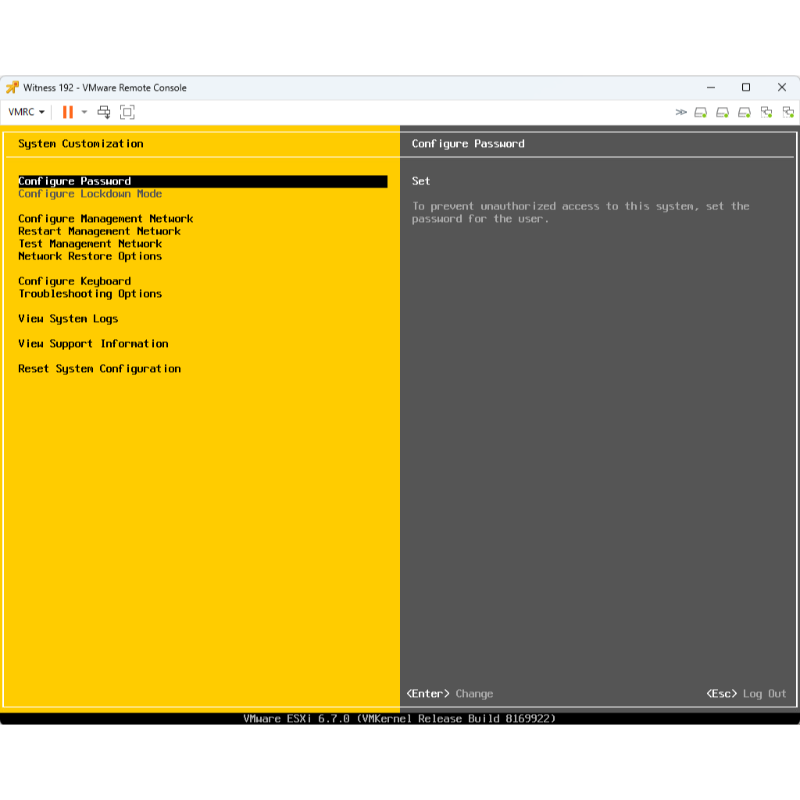

14. Interface de configuration initiale

Une fois chargé, accédez à l’écran de personnalisation du système pour configurer le mot de passe, la gestion réseau et d’autres paramètres si nécessaire.

Déploiement d'un ESXi

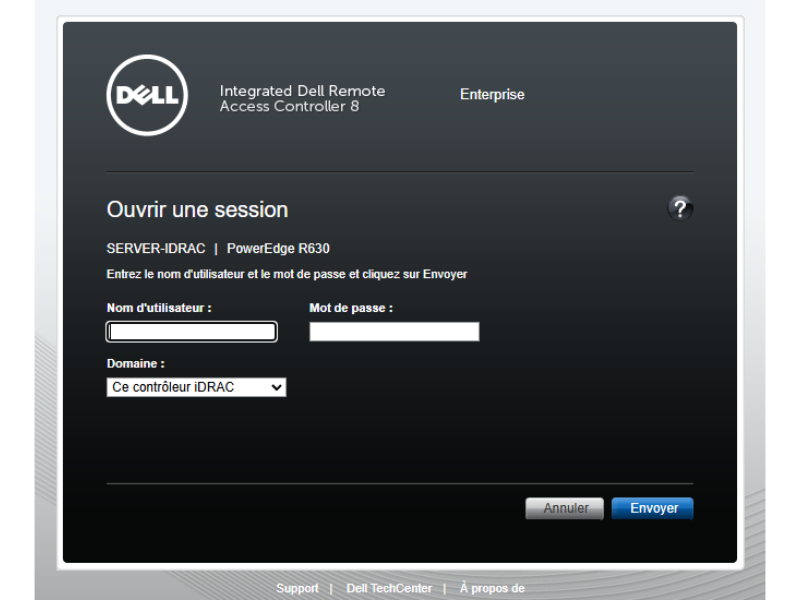

1. Connexion à l’interface iDRAC

La première étape consiste à se connecter à l’interface iDRAC du serveur.
L’iDRAC est une interface d’administration distante permettant de gérer le serveur sans intervention physique : accès au BIOS, installation d’un OS, surveillance matérielle, etc.

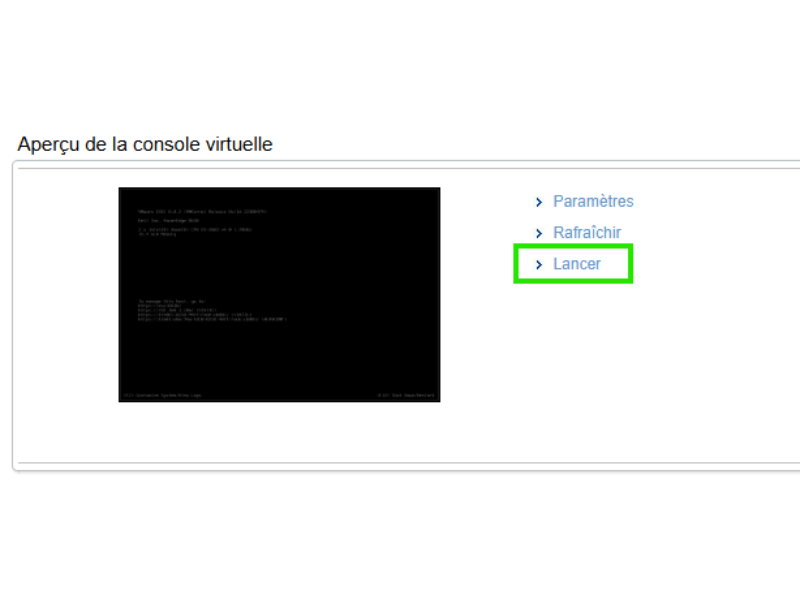

2. Lancement de la console virtuelle

Une fois connecté à l’iDRAC, il faut ouvrir la console virtuelle pour accéder à l’écran du serveur à distance.
Cela permet d’interagir comme si l’on était physiquement devant la machine.

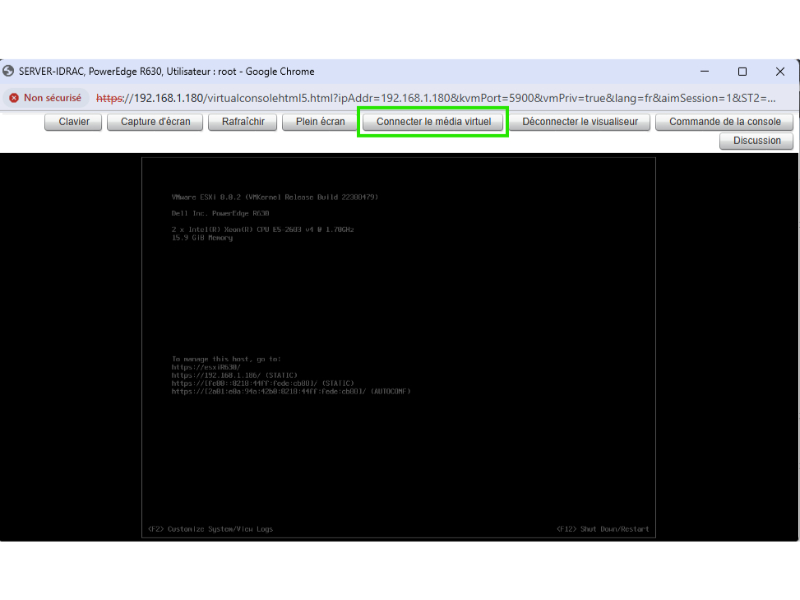

3. Connexion du média virtuel

Dans la console, on utilise l’option “Connecter le média virtuel” pour insérer une image ISO à distance.
Cela simule l’insertion d’un CD/DVD ou d’une clé USB pour démarrer l’installation de l’OS.

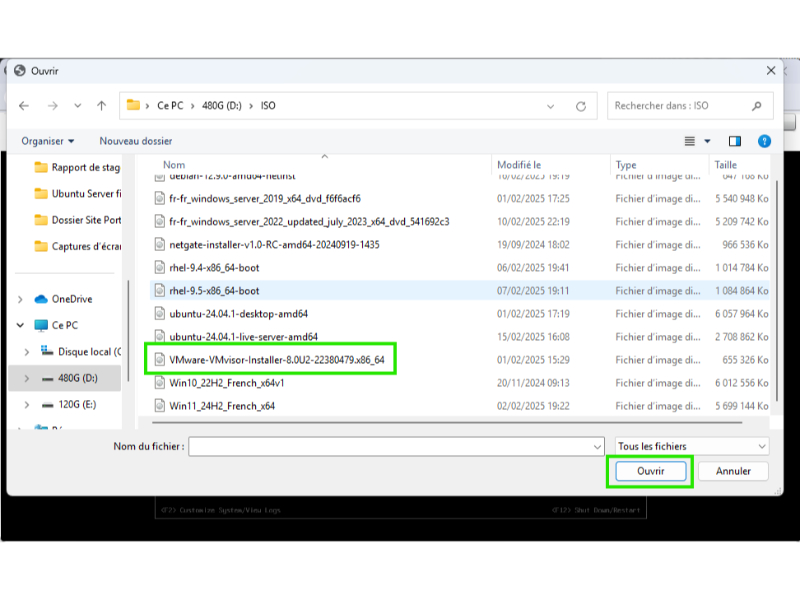

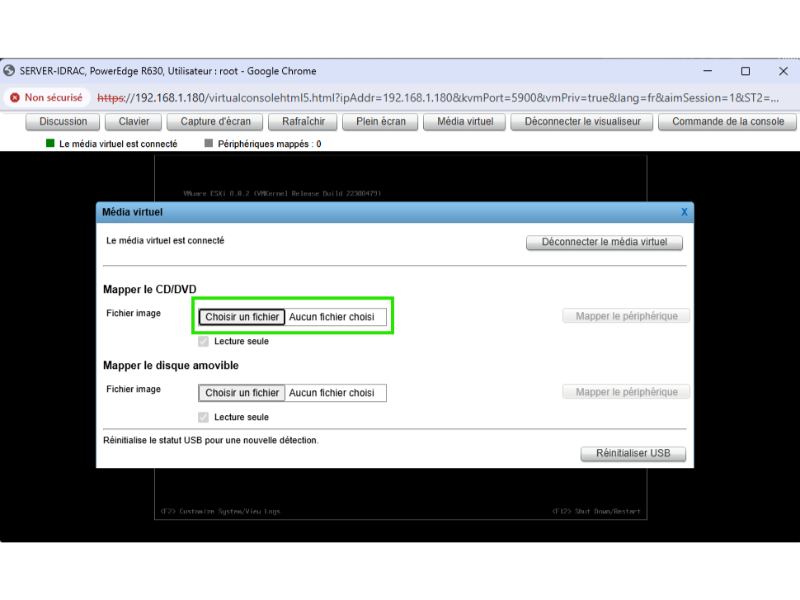

4. Sélection de l’ISO

L’ISO d’installation de VMware ESXi est sélectionné depuis l’ordinateur local.
Ce fichier sera utilisé pour installer l’hyperviseur sur le serveur.

5. Ouverture de l’ISO

On ouvre l’ISO choisi pour le mapper sur le serveur.
Cela équivaut à “insérer le CD” dans le lecteur virtuel du serveur.

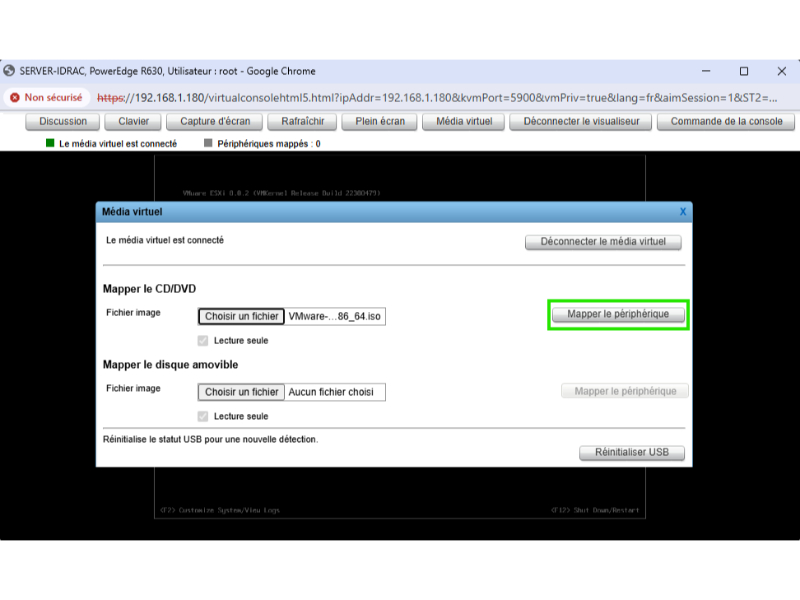

6. Mappage du périphérique

Le média est mappé au serveur : il est désormais reconnu comme un périphérique bootable.

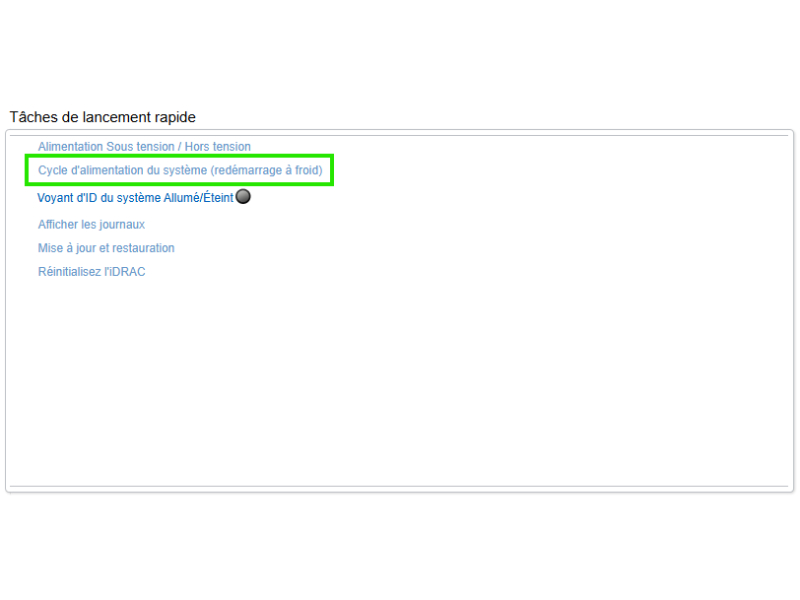

7. Redémarrage du serveur

On redémarre le serveur via l’iDRAC pour qu’il démarre sur l’ISO de VMware ESXi.

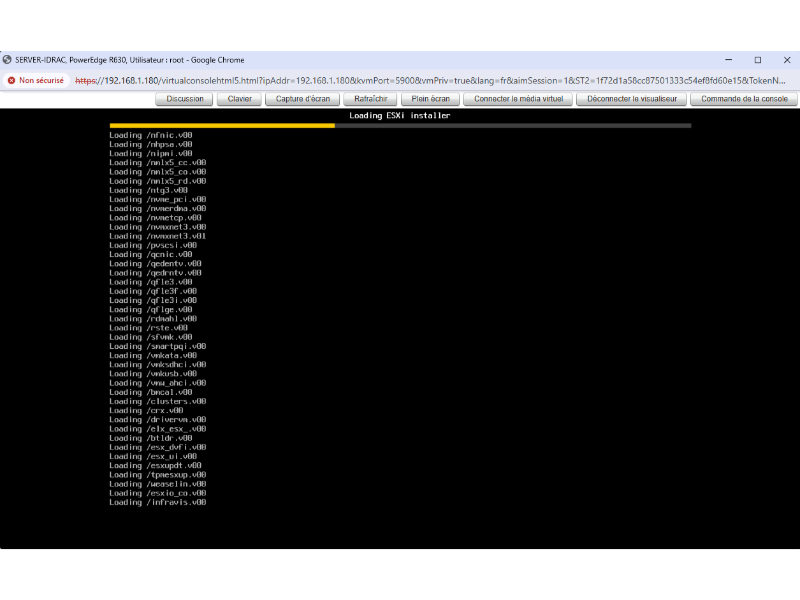

8. Chargement du programme d’installation

Au redémarrage, l’installateur ESXi se lance automatiquement.
Le serveur commence le chargement des fichiers nécessaires à l’installation.

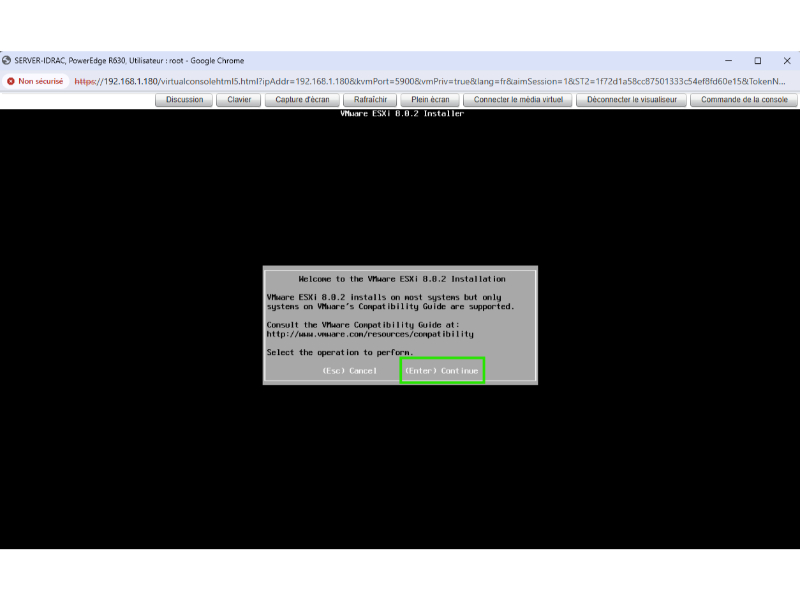

9. Lancement de l’installation

L’écran d’accueil de l’installateur s’affiche.
Il faut appuyer sur Entrée pour continuer le processus d’installation.

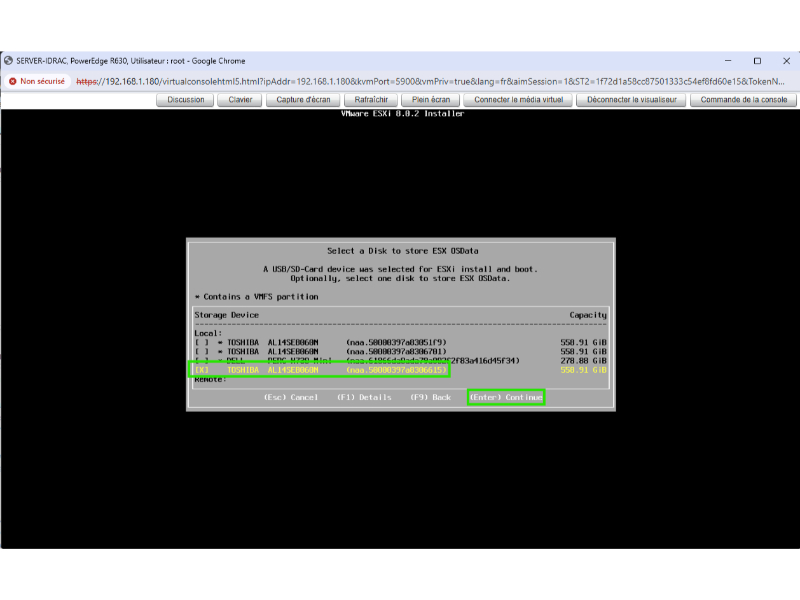

10. Sélection du disque d’installation

L’installateur affiche les disques disponibles.
On sélectionne le disque sur lequel on souhaite installer ESXi, puis on continue.

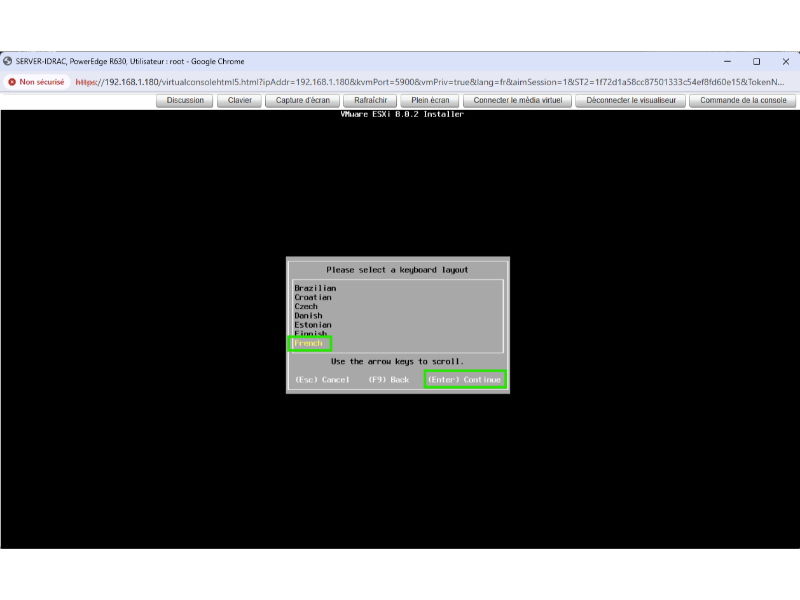

11. Choix de la langue du clavier

Sélectionnez la disposition du clavier souhaitée pour la suite de l’installation.

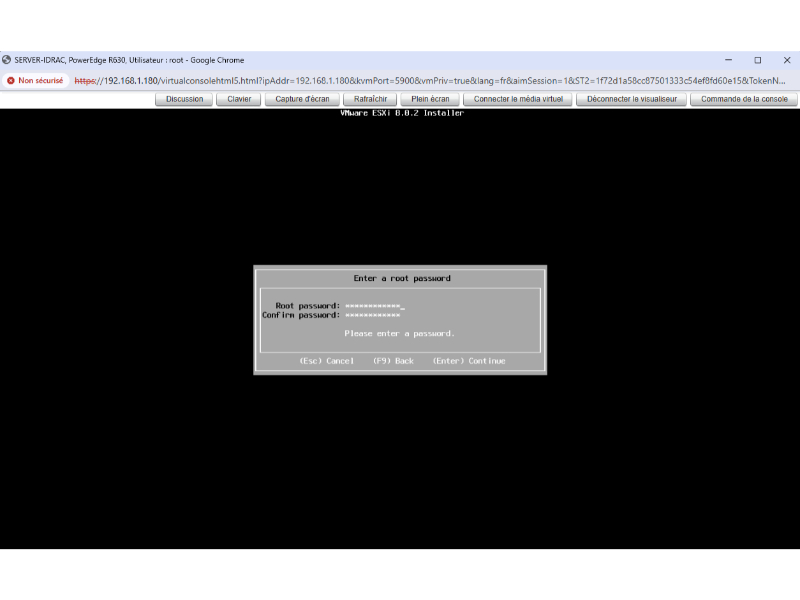

12. Définir le mot de passe root

Définissez un mot de passe pour l’utilisateur root.

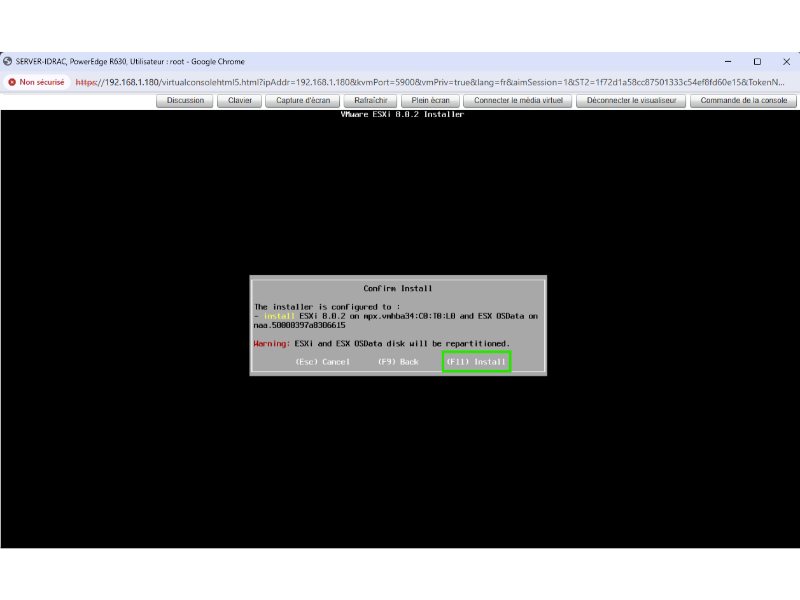

13. Confirmation de l’installation

Appuyez sur F11 pour lancer l’installation.

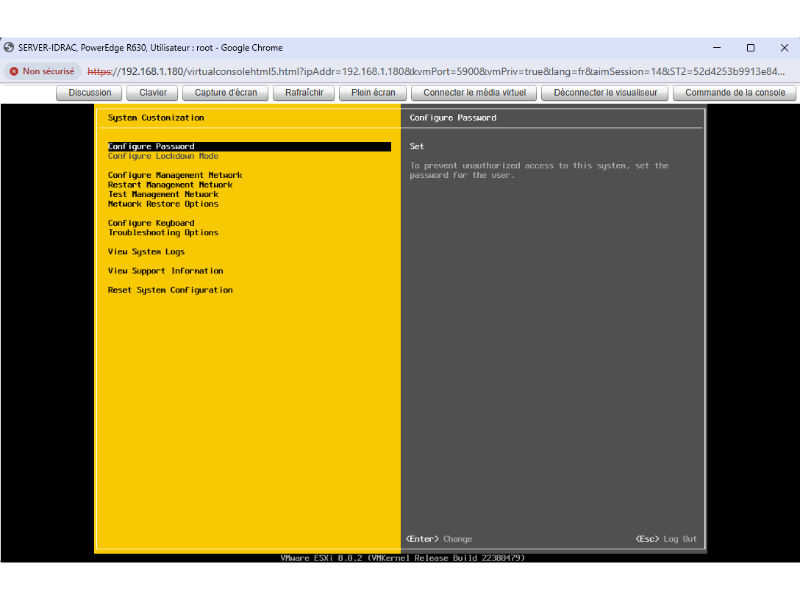

14. Accès au menu de configuration

Une fois ESXi installé et démarré, accédez au menu de configuration réseau.

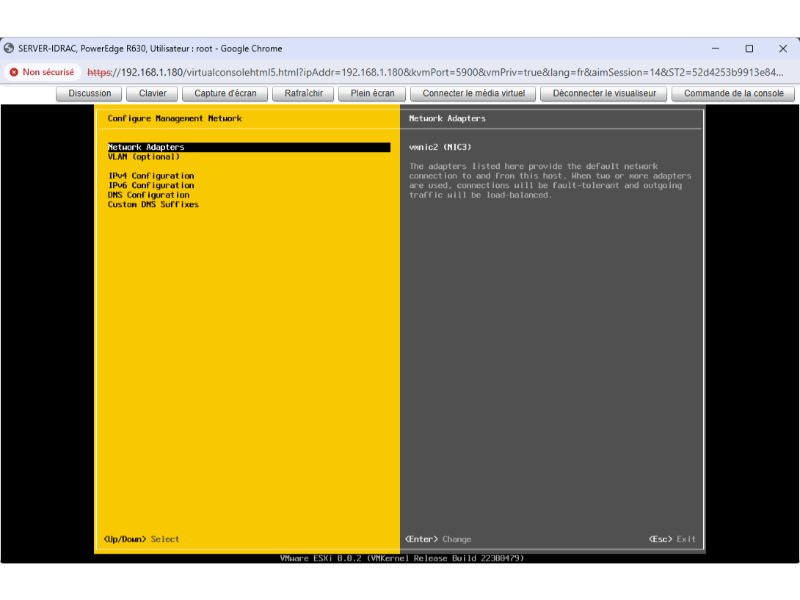

15. Accéder aux adaptateurs réseau

Allez dans la configuration du réseau de gestion, puis sélectionnez les adaptateurs.

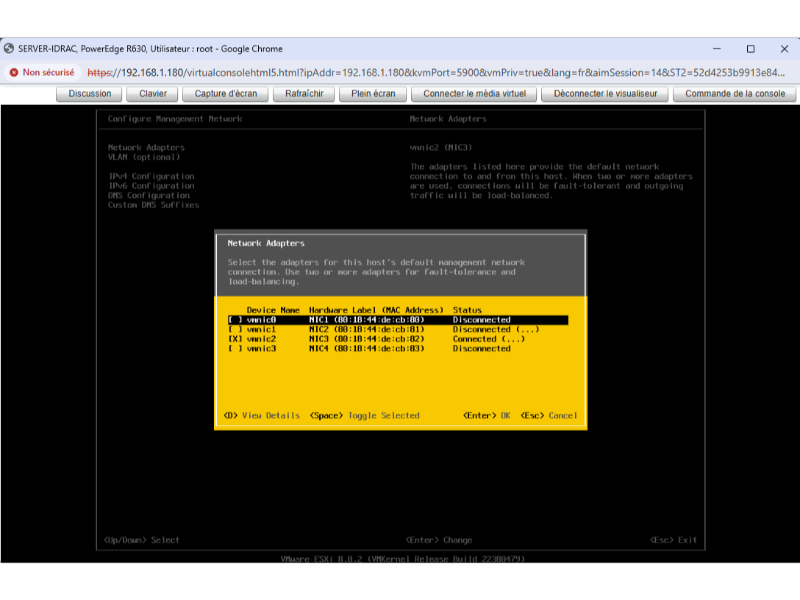

16. Sélection des interfaces réseau

Cochez les interfaces réseau utilisées pour le réseau de management.

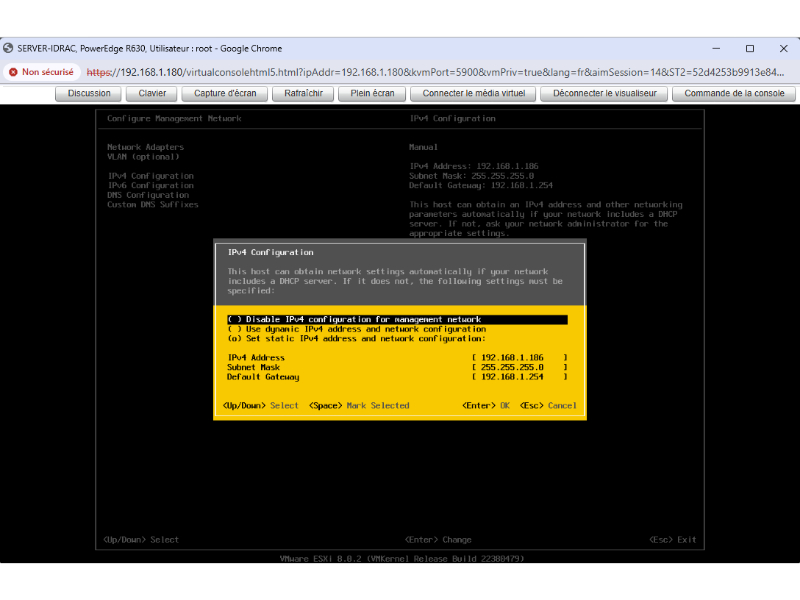

17. Configuration IPv4 statique

Assignez une adresse IP statique, un masque de sous-réseau et une passerelle par défaut.

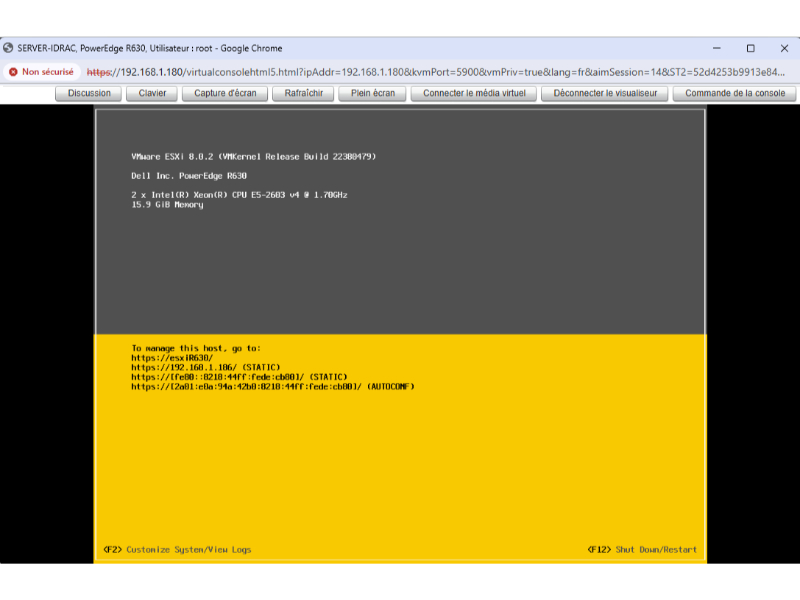

18. Fin de configuration

Le système est désormais accessible à distance via l’adresse IP attribuée.
